Descrizione del prodotto

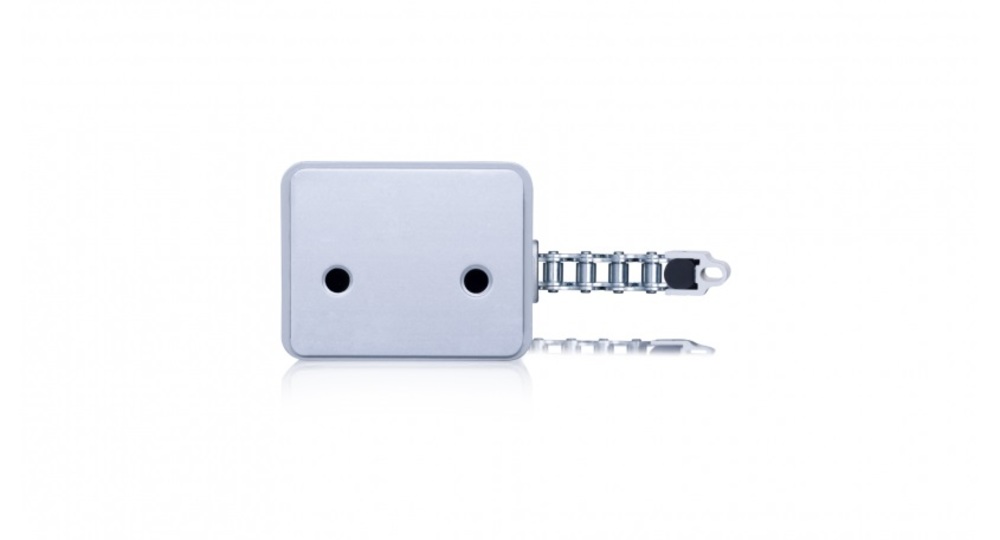

L’azionamento a catena KA 34-K / KA 54-K SHEV è testato in conformità alla norma DIN EN 12101-2 e viene utilizzato per l’estrazione di fumi da finestre o sportelli SHEV e per la ventilazione quotidiana e si adatta a quasi tutti i tipi di finestre. Grazie al suo design particolarmente compatto, l’azionamento occupa pochissimo spazio in qualsiasi situazione di installazione e può essere utilizzato per il montaggio in superficie con l’ausilio delle numerose staffe di fissaggio. L’azionamento a catena è inoltre estremamente robusto e altamente efficiente. L’utilizzo di materiali di alta qualità e della speciale catena garantisce una lunga durata e un funzionamento affidabile.
Caratteristiche:

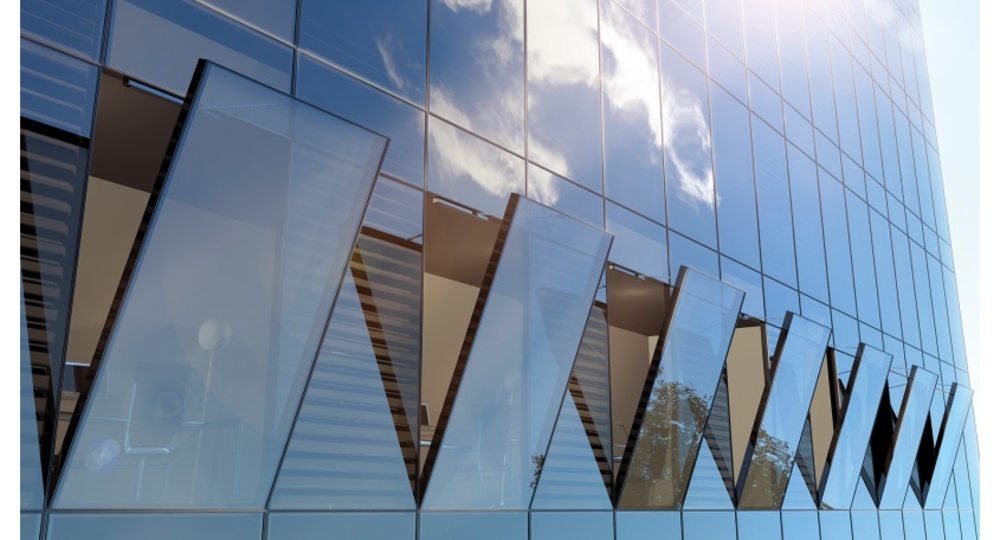

Apertura e chiusura elettromotrice delle finestre/finestre SHEV per l’estrazione dei fumi e la ventilazione giornaliera.
Stabilizzazione speciale della catena e funzione ad alta velocità per l’apertura rapida delle finestre in caso di incendio
Funzioni di azionamento e vari parametri di azionamento programmabili in base alle esigenze del cliente
Velocità di scorrimento ridotta in direzione CHIUSURA a 5 mm/s (protezione passiva del bordo di chiusura)
L’inversione temporizzata (protezione attiva del bordo di chiusura) protegge dalle lesioni in direzione CHIUSURA
Spegnimento elettronico del limite e del sovraccarico per lo scarico della tenuta dopo il processo di chiusura
Dati tecnici
Colore dell’alloggiamento: verniciato secondo RAL
Alimentazione: 230 V AC ±10%, 50 Hz
Lunghezza della corsa: 350 – 1000 mm
Forza di compressione: 300 – 500 N
Forza di trazione: 300 – 500 N
Forza di bloccaggio nominale: 2000 N
Durata: 20.000 corse doppie
Tempo di corsa in apertura: 12,1 o 13,3 mm/s
Tempo di funzionamento in chiusura: 11,8 mm/s
Materiale dell’alloggiamento: alluminio
Materiale della superficie: verniciato a polvere
Campo di temperatura: da -5°C a +75°C
Grado di protezione: IP 32
Approvazioni: DIN EN 12101-2
Incluso nella fornitura:
Unità di azionamento
Cavo di collegamento in silicone da 2,5 m
Istruzioni per l’installazione
Disponibile come opzione:
Accorciamento della corsa
Uscita catena (sinistra, centro, destra)
Catena ad arco laterale
Prolunga del cavo di collegamento
Verniciatura secondo RAL
Vari messaggi di stato
