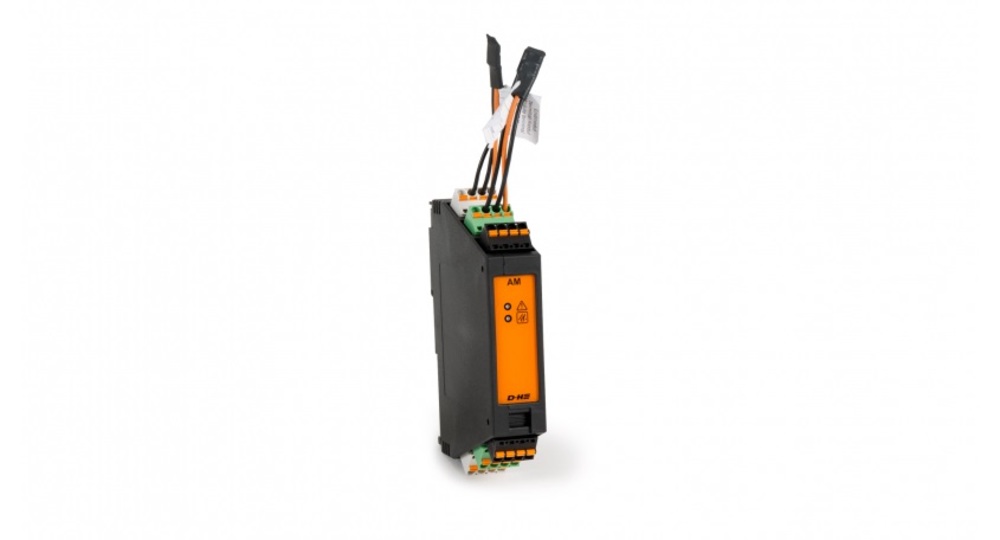

Descrizione del prodotto
Il modulo attuatore viene utilizzato per collegare al sistema centrale azionamenti elettrici motorizzati a 24 V CC. Ogni modulo attuatore è dotato di due connessioni per il motore, ognuna delle quali fornisce una corrente di uscita fino a 10 A. La tecnologia di monitoraggio utilizzata controlla gli azionamenti per verificare la presenza di circuiti aperti, cortocircuiti e sovraccarichi.
Caratteristiche:
I pulsanti di ventilazione possono essere collegati tramite ingressi e uscite digitali
Monitoraggio di linea dei convertitori di frequenza collegati (convertitori di frequenza ACB senza modulo finale EM 47-K)
Selezione del tipo di azionamento tra azionamento a variazione di polarità e azionamento ACB
Montaggio su guida TS 35 top-hat (tramite supporto per modulo di espansione)
Dati tecnici
Tipo di montaggio: guida top-hat da 35 mm
Numero di uscite motore monitorate: 2 pz.
Tensione di uscita: 24 V CC
Corrente di uscita per connessione: max. 10 A
Corrente di uscita totale: max. 20 A
Sezione: max. 2,5 mm² flessibile
Azionamenti utilizzabili: azionamenti con cambio di polarità, azionamenti con capacità ACB
Protezione con fusibili: elettronica
Numero di ingressi digitali: 4 pz.
Tipo di commutazione: meno o più attivo
Campo di tensione: ±30 V
Sezione: max. 1,5 mm² flessibile
Numero di uscite digitali: 2 pz.
Corrente di uscita: max. 50 mA
Tensione di uscita: 24 V CC a prova di cortocircuito
Sezione: max. 1,5 mm² flessibile
Indicatore di guasto/allarme: LED giallo / LED rosso
Dimensioni (L x A x P): 26 x 130 x 125 mm
